توضیحات

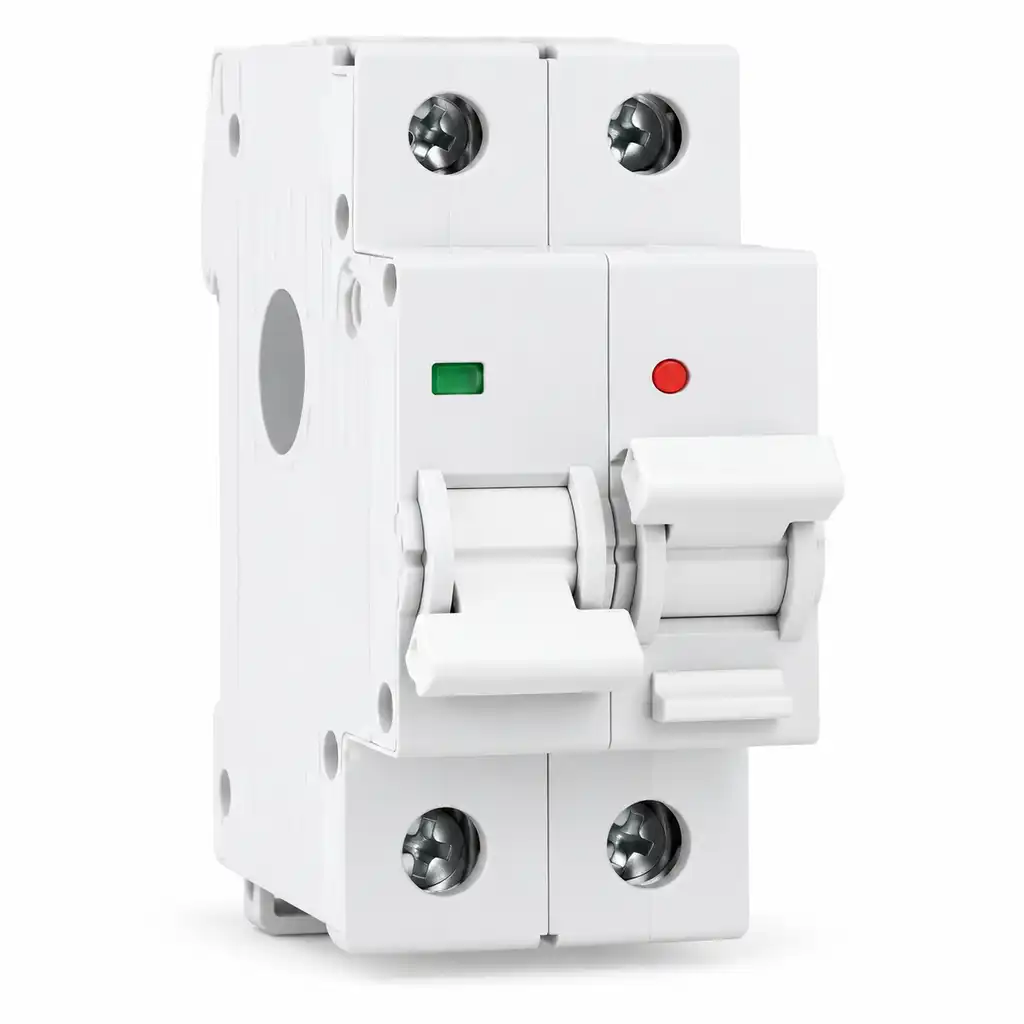

کلید مینیاتوری بای‌پس (Bypass MCB) یک کلید حفاظتی مینیاتوری است که در مسیر موازی با یک مصرف‌کننده یا مدار اصلی (مانند اینورتر، یوپی‌اس یا تجهیزات الکترونیکی حساس) نصب می‌شود و وظیفه ایجاد مسیر عبور جانبی (تغذیه مستقیم) را هنگام خارج‌کردن تجهیز اصلی از مدار بر عهده دارد. عملکرد آن بدین صورت است که در حالت عادی، برق از مسیر اصلی و از طریق تجهیز موردنظر عبور می‌کند؛ اما هنگام سرویس، تعمیر یا بروز خطا در تجهیز اصلی، با قطع کلید اصلی مسیر تجهیز و وصل کلید بای‌پس، بار بدون وقفه و به‌صورت مستقیم از شبکه تغذیه می‌شود. این کلید معمولاً از نوع تک‌پل یا دوپل با بدنه استاندارد مینیاتوری (MCB) و مشخصات حفاظتی مشابه کلید اصلی طراحی می‌شود تا علاوه بر ایجاد مسیر جایگزین، نقش حفاظت در برابر اضافه بار و اتصال کوتاه را نیز در مسیر عبور مستقیم ایفا کند.

مزایا

• تأمین پیوستگی تغذیه بار: با استفاده از کلید بای‌پس، در زمان تعمیر یا تعویض تجهیز اصلی، مدار بدون قطع کامل برق و وقفه در تولید یا فرآیند صنعتی به کار خود ادامه می‌دهد.
• ایمنی کامل در زمان سرویس و نگهداری: این کلید امکان ایزوله کامل تجهیز اصلی از شبکه را فراهم کرده و تعمیرکار می‌تواند بدون خطر برق‌گرفتگی یا آسیب به تجهیز، عملیات بازبینی و تعمیر را انجام دهد.
• حفاظت هم‌زمان مسیر عبور مستقیم: مانند یک کلید مینیاتوری استاندارد، در مسیر بای‌پس نیز حفاظت در برابر اضافه بار و اتصال کوتاه به‌طور کامل برقرار است و از سیم‌ها و مصرف‌کننده‌ها در حالت تغذیه مستقیم محافظت می‌شود.
• نصب آسان و اشغال فضای کم: با توجه به ابعاد استاندارد مینیاتوری، این کلید به‌راحتی روی ریل استاندارد (DIN) در کنار سایر تجهیزات تابلو نصب شده و فضای بسیار کمی را اشغال می‌کند.
• عملکرد ساده و قابلیت قطع و وصل سریع: اپراتور یا تعمیرکار با یک اهرم ساده و بدون نیاز به تجهیزات پیچیده، می‌تواند در کمترین زمان مسیر تغذیه را از حالت اصلی به حالت بای‌پس تغییر دهد.
