توضیحات

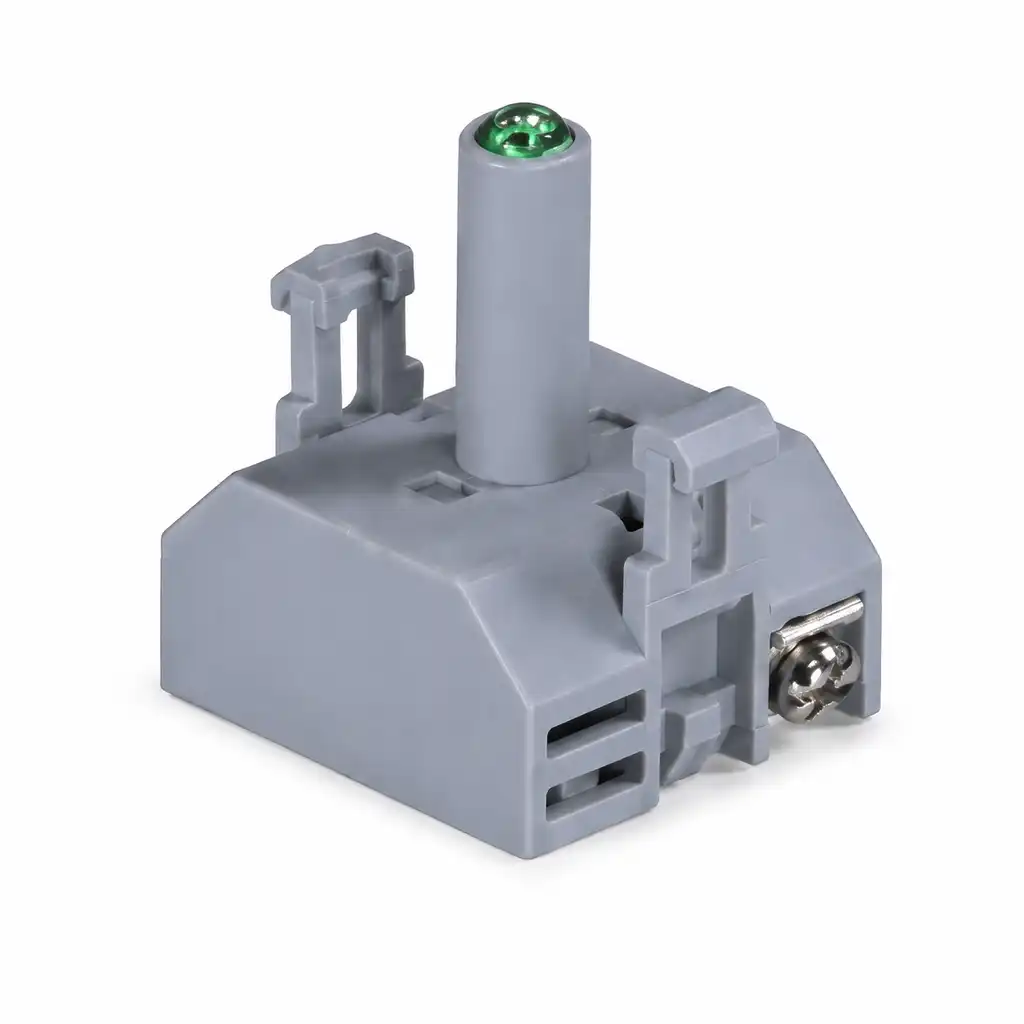

کنتاکت کمکی یکی از تجهیزات جانبی مهم در مدارهای فرمان و تابلوهای برق صنعتی است که معمولاً در کنار کنتاکتور، رله یا کلیدهای صنعتی نصب می‌شود. این قطعه برای ارسال وضعیت تجهیز اصلی به بخش‌های مختلف مدار کنترل به کار می‌رود و نقشی مؤثر در اجرای فرمان‌های اتوماسیون، قفل‌های الکتریکی و سیستم‌های حفاظتی دارد.

کنتاکت کمکی به‌تنهایی برای عبور جریان‌های قدرت طراحی نشده است؛ بلکه وظیفه آن کنترل جریان‌های کم در مدار فرمان است. این تجهیز با تغییر وضعیت کنتاکتور یا رله اصلی، کنتاکت‌های خود را باز یا بسته می‌کند و از این طریق فرمان لازم را به چراغ سیگنال، تایمر، PLC، رله‌های واسط یا سایر اجزای کنترلی منتقل می‌نماید.

انواع کنتاکت کمکی

کنتاکت‌های کمکی معمولاً در دو نوع اصلی ارائه می‌شوند:

• نرمال باز (NO): در حالت عادی باز است و پس از تحریک کنتاکتور یا رله، مسیر مدار را وصل می‌کند.
• نرمال بسته (NC): در حالت عادی بسته است و پس از تحریک تجهیز اصلی، مسیر مدار را قطع می‌کند.

این کنتاکت‌ها ممکن است به‌صورت بلوک‌های کمکی با ترکیب‌هایی مانند ۱NO، ۱NC، ۱NO+۱NC، ۲NO، ۲NC یا ترکیب‌های بیشتر عرضه شوند. بسته به مدل، امکان نصب آن‌ها روی قسمت جلویی، جانبی یا بالای کنتاکتور وجود دارد.

کاربردهای کنتاکت کمکی

از کنتاکت کمکی در کاربردهای مختلف برق صنعتی استفاده می‌شود، از جمله:

• اجرای مدارهای خودنگهدار کنتاکتور
• اعلام وضعیت روشن یا خاموش بودن تجهیزات
• استفاده در مدارهای چپ‌گرد و راست‌گرد موتور
• ایجاد اینترلاک الکتریکی بین دو کنتاکتور
• ارسال سیگنال به PLC، رله، تایمر و چراغ‌های سیگنال
• افزایش تعداد خروجی‌های فرمان در تابلو برق
• استفاده در مدارهای ایمنی و کنترل خطوط تولید

نکات مهم هنگام خرید

هنگام انتخاب کنتاکت کمکی، باید سازگاری آن با مدل و برند کنتاکتور یا رله اصلی بررسی شود؛ زیرا محل نصب و مکانیزم اتصال در برندهای مختلف می‌تواند متفاوت باشد. تعداد و نوع کنتاکت‌های مورد نیاز، جریان و ولتاژ نامی مدار فرمان، محل نصب بلوک کمکی و کیفیت ساخت محصول نیز اهمیت بالایی دارند.

انتخاب کنتاکت کمکی مناسب باعث می‌شود مدار فرمان با دقت بیشتر، سیم‌کشی منظم‌تر و ایمنی بالاتری عمل کند. این قطعه کوچک اما کاربردی، نقش مهمی در توسعه قابلیت‌های کنتاکتورها و طراحی حرفه‌ای تابلوهای برق صنعتی دارد.
