توضیحات

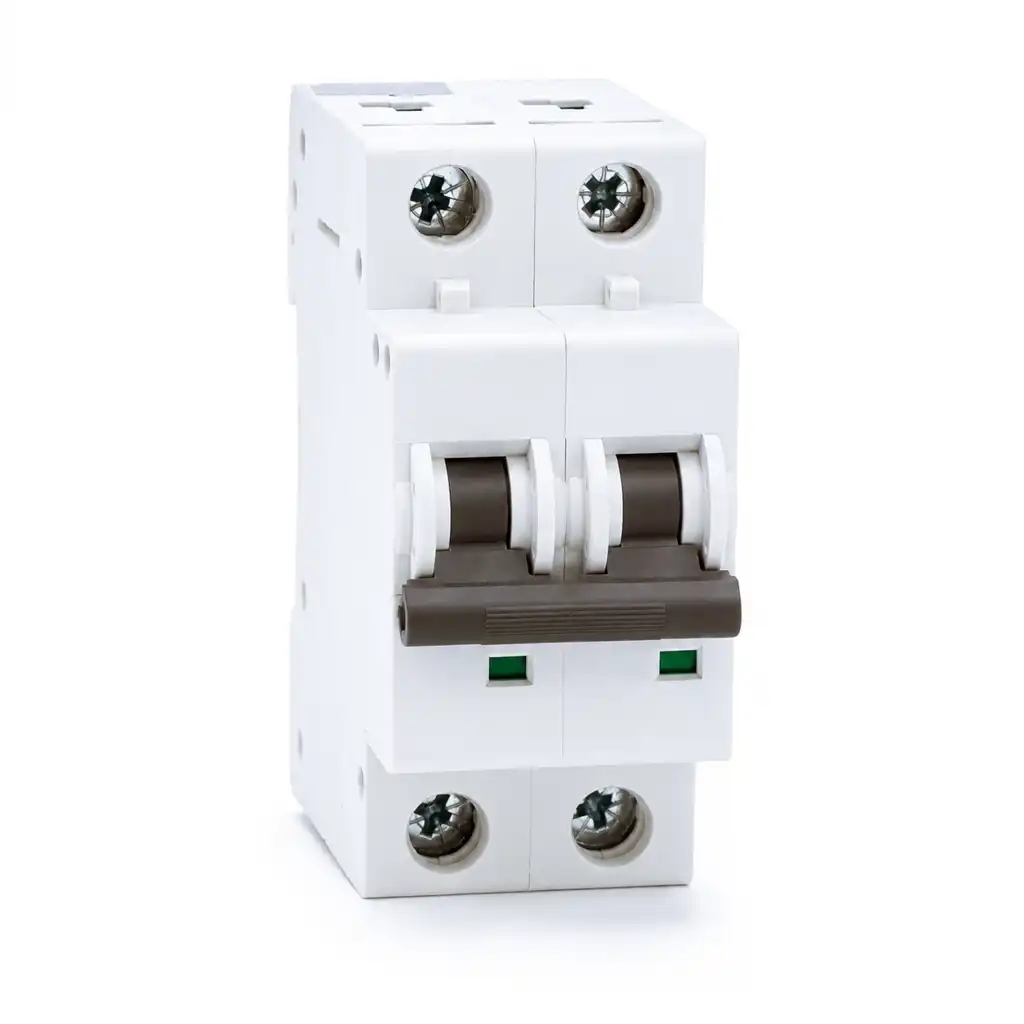

کلید مینیاتوری DC یا MCB جریان مستقیم، تجهیزی حفاظتی برای قطع مدارهای DC در زمان بروز اضافه‌بار و اتصال کوتاه است. این کلید در سیستم‌هایی مانند پنل‌های خورشیدی، بانک باتری، UPS، شارژرها، تابلوهای کنترل DC، تجهیزات مخابراتی و خودروهای برقی کاربرد دارد و از کابل‌ها، تجهیزات و مصرف‌کننده‌های مدار در برابر آسیب‌های ناشی از افزایش غیرمجاز جریان محافظت می‌کند.

برخلاف مدارهای AC، جریان مستقیم از نقطه صفر عبور نمی‌کند؛ به همین دلیل، قطع جریان DC و خاموش‌کردن قوس الکتریکی ایجادشده در زمان قطع مدار، نیازمند طراحی ویژه‌ای است. کلید مینیاتوری DC با استفاده از مکانیزم داخلی مناسب، محفظه جرقه‌گیر و ساختار مخصوص جریان مستقیم، امکان قطع ایمن مدار را فراهم می‌سازد. استفاده از کلید مینیاتوری AC در مدار DC، به‌خصوص در ولتاژ یا جریان بالا، می‌تواند خطر ایجاد قوس پایدار، آسیب به کلید و کاهش ایمنی سیستم را به همراه داشته باشد.

عملکرد کلید مینیاتوری DC

کلید مینیاتوری DC مانند مدل‌های معمولی، از دو بخش حفاظتی برای تشخیص خطا استفاده می‌کند:

• حفاظت حرارتی: در برابر اضافه‌بارهای تدریجی عمل می‌کند. با افزایش جریان بیش از مقدار نامی در یک بازه زمانی مشخص، مکانیزم حرارتی فعال شده و مدار قطع می‌شود.
• حفاظت مغناطیسی: در زمان اتصال کوتاه و افزایش ناگهانی جریان، به‌سرعت مدار را قطع می‌کند تا از صدمه به سیم‌کشی و تجهیزات جلوگیری شود.

کاربردهای کلید مینیاتوری DC

این کلید در انواع سیستم‌های جریان مستقیم استفاده می‌شود، از جمله:

• تابلوهای برق خورشیدی و مدارهای پنل PV
• حفاظت مسیر باتری و بانک باتری
• UPS، اینورتر و منابع تغذیه DC
• شارژر باتری و ایستگاه‌های شارژ
• تابلوهای مخابراتی و تجهیزات ارتباطی
• خودروهای برقی، لیفتراک و تجهیزات حمل‌ونقل صنعتی
• مدارهای فرمان و اتوماسیون با تغذیه DC

نکات مهم هنگام انتخاب و خرید

در انتخاب کلید مینیاتوری DC، باید به ولتاژ نامی DC، جریان نامی، تعداد پل، ظرفیت قطع اتصال کوتاه و قطبیت درج‌شده روی محصول توجه کنید. برخی مدل‌ها دارای قطبیت مشخص هستند و باید مطابق علامت‌های مثبت و منفی روی بدنه، در مدار نصب شوند تا عملکرد خاموش‌سازی قوس به‌درستی انجام شود.

در سیستم‌های خورشیدی، ولتاژ مدار باز رشته پنل‌ها و حداکثر جریان اتصال کوتاه باید مبنای انتخاب کلید باشد. همچنین در بانک باتری و UPS، کلید باید متناسب با ولتاژ باتری، جریان مصرفی و جریان احتمالی اتصال کوتاه انتخاب شود.

انتخاب کلید مینیاتوری DC استاندارد و متناسب با مشخصات مدار، ایمنی سیستم‌های جریان مستقیم را افزایش می‌دهد و از آسیب‌های ناشی از اضافه‌بار، اتصال کوتاه و قطع نامطمئن مدار جلوگیری می‌کند.
