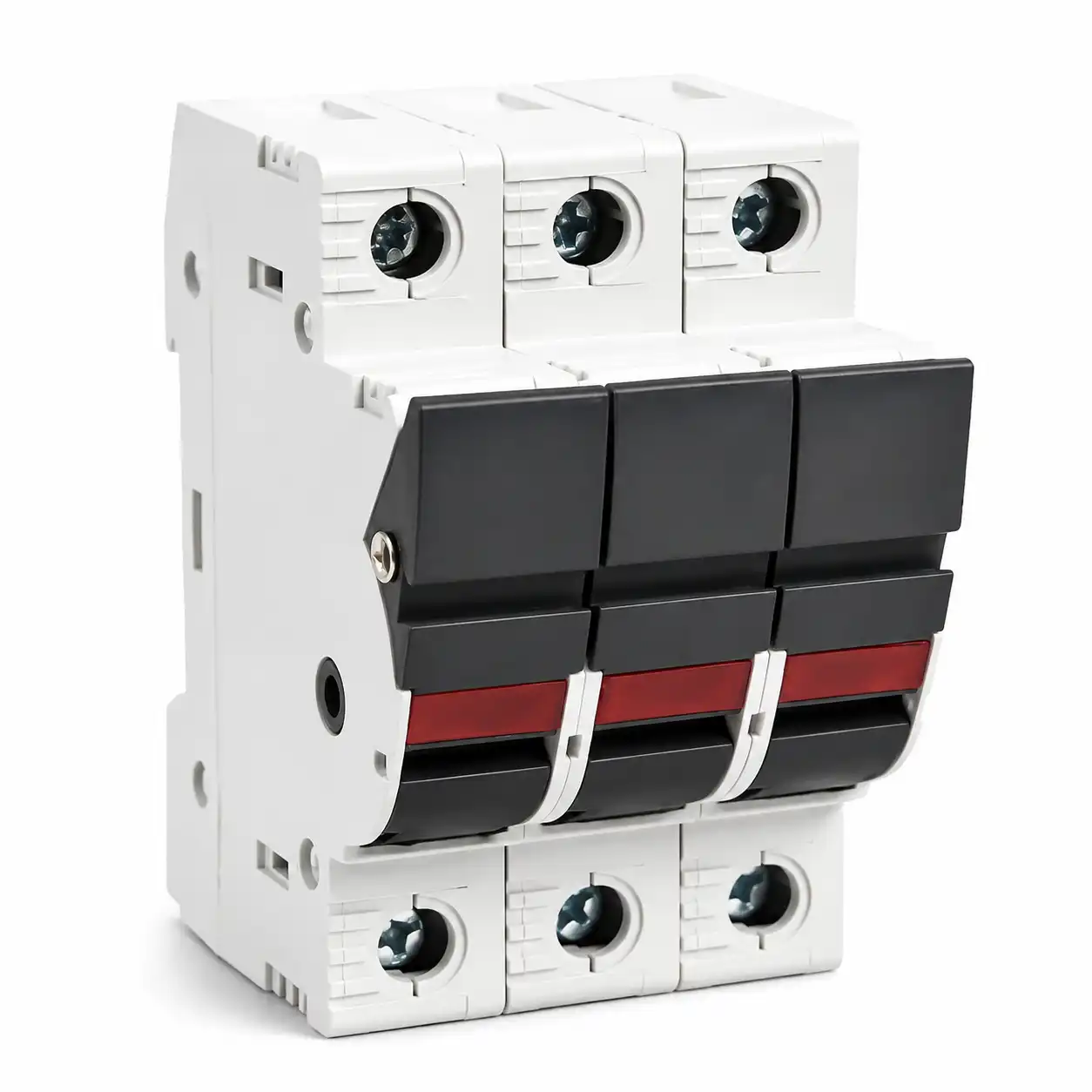

سکسیونر یا پایه فیوز چیست و چه کاربردی در برق صنعتی دارد؟

سکسیونر فیوزخور (Fuse Switch Disconnector) که در بازار به عنوان پایه فیوز ریلی یا پایه فیوز سکسیونری نیز شناخته می‌شود، یک تجهیز کلیدزنی و حفاظتی ترکیبی است. این دستگاه به عنوان نگهدارنده فیوزهای سیلندری (سیگاری) عمل می‌کند و در عین حال، امکان قطع و وصل دستی مدار را تحت ولتاژ فراهم می‌آورد. نقش اصلی سکسیونر، ایجاد یک فاصله جداسازی ایمن و مرئی در مدار الکتریکی جهت انجام کارهای تعمیراتی و تعویض ایمن فیوزهای سوخته بدون خطر برق‌گرفتگی است.

ساختار و نحوه عملکرد

پایه فیوز سکسیونری دارای یک دستگیره متحرک یا کشویی (هولدر) در بخش جلویی است که فیوز سیگاری درون آن قرار می‌گیرد. با کشیدن یا باز کردن این دستگیره به سمت بیرون، فیوز فیزیکی و به صورت دوطرفه از مدار اصلی جدا می‌شود. بدنه این تجهیز از مواد پلیمری عایق و مقاوم در برابر حرارت بالا و اشتعال (پلی‌آمید تقویت‌شده) ساخته شده است تا در برابر قوس‌های الکتریکی احتمالی دوام بیاورد. برخی از مدل‌های پیشرفته دارای نشانگر LED داخلی هستند که در صورت سوختن فیوز داخل هولدر، روشن شده و عیب‌یابی را بسیار سریع‌تر می‌کنند.

ویژگی‌ها و مزایای فنی:

• قطع و وصل ایمن: امکان باز کردن مدار و تعویض فیوز در حالت برق‌دار بودن شبکه (تحت ولتاژ نامی) با ایمنی کامل اپراتور.
• **ن.

کاربردها:

• مدارهای فرمان و کنترل تابلوهای برق صنعتی.
• ورودی و خ تابلوهای برق.
• قابلیت پل‌بندی تفکیک‌شده: ارائه در مدل‌های تک‌پل (1P)، دوپل (2P)، سه‌پل (3P) و سه‌پل به همراه نول (3P+N).
• نشانگر سوختگی فیوز (سیگنال‌دار): مجهز بودن برخی مدل‌ها به چراغ LED جهت تشخیص فوری فیوز آسیب‌دیده.
• محفظه عایق بسته: عدم امکان تماس تصادفی دست اپراتور با بخش‌های فلزی و هادی برق‌دار دستگاه در حین کار.

کاربردها:

• مدارهای فرمان و کنترل تابلوهای برق صنعتی.
• ورودی و خروجی سیستم‌های برق خورشیدی (فتوولتائیک) جهت حفاظت از آرایه‌های پنل.
• حفاظت از تجهیزات اندازه‌گیری تابلوها مانند ولت‌مترها و مولتی‌مترها.
• تابلوهای توزیع مسکونی، تجاری و صنعتی به عنوان قطع‌کننده خطوط فرعی.

مشخصات فنی کلیدی:

• سایز فیوزهای سازگار: سازگار با فیوزهای سیلندری ۳۸×۱۰، ۵۱×۱۴ و ۵۸×۲۲ میلی‌متر.
• جریان نامی: قابل ارائه در رنج‌های ۳۲ آمپر، ۶۳ آمپر و ۱۲۵ آمپر.
• ولتاژ نامی عایق: تا ۶۹۰ ولت متناوب (AC) و در برخی مدل‌ها جریان مستقیم (DC).
• استاندارد مرجع: مطابق با استانداردهای بین‌المللی IEC 60947-3 و IEC
