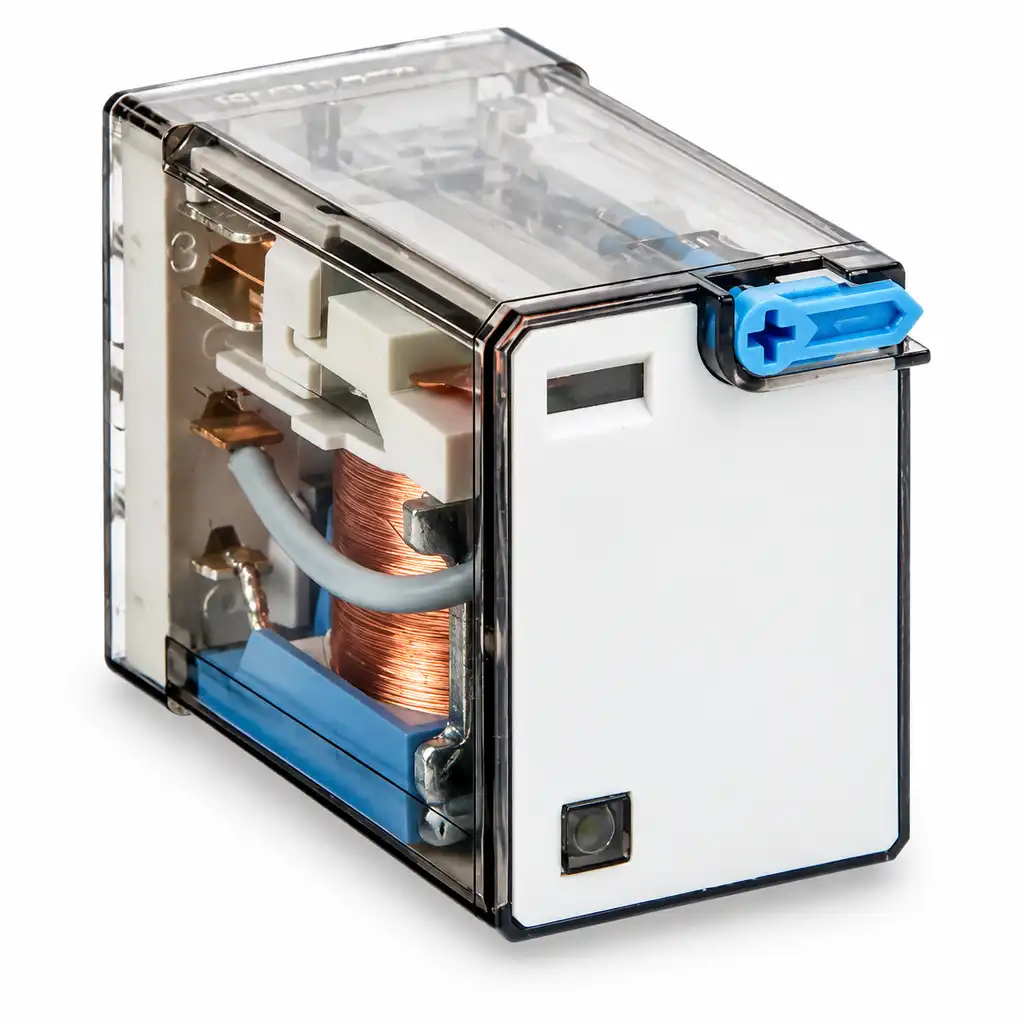

رله شیشه‌ای سه کنتاکت یکی از تجهیزات واسط در مدارهای فرمان، تابلوهای برق و سیستم‌های اتوماسیون صنعتی است. این رله با دریافت ولتاژ در بوبین، وضعیت سه کنتاکت خروجی را به‌صورت هم‌زمان تغییر می‌دهد و امکان کنترل چند مسیر فرمان، ارسال سیگنال و اجرای منطق‌های کنترلی را فراهم می‌کند. بدنه شفاف یا نیمه‌شفاف آن نیز امکان مشاهده عملکرد مکانیزم داخلی و وضعیت رله را در بسیاری از مدل‌ها فراهم می‌سازد.

رله شیشه‌ای سه کنتاکت معمولاً از نوع تبدیلی است؛ یعنی هر کنتاکت دارای یک پایه مشترک، یک مسیر نرمال باز و یک مسیر نرمال بسته است. با تحریک بوبین، هر سه کنتاکت تغییر وضعیت می‌دهند؛ در نتیجه می‌توان چند فرمان را به‌طور هم‌زمان اجرا کرد. این ویژگی در تابلوهایی که به تعداد خروجی‌های کنترلی بیشتری نیاز دارند، کاربرد زیادی دارد.

عملکرد رله شیشه‌ای سه کنتاکت

با اعمال ولتاژ نامی به بوبین رله، میدان مغناطیسی ایجاد می‌شود و تیغه‌های داخلی تغییر وضعیت می‌دهند. هر کنتاکت معمولاً شامل سه ترمینال اصلی است:

• COM یا مشترک: پایه مشترک مسیر فرمان
• NO یا نرمال باز: در حالت بدون تحریک باز است و با تحریک بوبین وصل می‌شود
• NC یا نرمال بسته: در حالت بدون تحریک بسته است و با تحریک بوبین قطع می‌شود

وجود سه کنتاکت تبدیلی باعث می‌شود یک فرمان ورودی بتواند سه مدار مستقل را به‌صورت هم‌زمان کنترل کند. برای مثال، با فعال شدن رله می‌توان هم‌زمان یک کنتاکتور را فرمان داد، چراغ سیگنال را روشن کرد و یک مسیر کنترلی دیگر را قطع یا فعال نمود.

کاربردهای رله شیشه‌ای سه کنتاکت

رله شیشه‌ای سه کنتاکت در کاربردهای گوناگون استفاده می‌شود، از جمله:

• فرمان‌دهی به کنتاکتور، رله قدرت و تجهیزات کنترلی
• اتصال چراغ سیگنال، آلارم و تجهیزات هشدار
• افزایش تعداد خروجی‌های مدار فرمان
• ایزوله‌سازی بین PLC و تجهیزات خروجی
• کنترل شیر برقی، سولنوئید و عملگرهای صنعتی
• اجرای مدارهای اینترلاک و منطق کنترلی
• تابلوهای پمپ، فن، تهویه و تأسیسات
• کنترل ماشین‌آلات و خطوط تولید صنعتی

مزایای استفاده از رله شیشه‌ای سه کنتاکت

این رله با فراهم کردن سه خروجی تبدیلی، نیاز به استفاده از چند رله مجزا را در بسیاری از مدارهای فرمان کاهش می‌دهد. این موضوع می‌تواند به صرفه‌جویی در فضای تابلو، کاهش سیم‌کشی و افزایش نظم مدار کمک کند.

مزایای مهم این محصول عبارت‌اند از:

• کنترل هم‌زمان سه مسیر مستقل
• امکان استفاده از کنتاکت‌های NO و NC در یک مدار
• قابلیت نصب روی سوکت رله
• تعویض آسان بدون باز کردن کامل سیم‌کشی
• مناسب برای مدارهای فرمان AC و DC، متناسب با ولتاژ بوبین
• کمک به توسعه و انعطاف‌پذیری سیستم‌های کنترل
• مناسب برای تابلوهای برق صنعتی و اتوماسیون

نکات مهم هنگام انتخاب و خرید

برای انتخاب رله شیشه‌ای سه کنتاکت، باید ولتاژ بوبین، نوع تغذیه AC یا DC، جریان و ولتاژ قابل تحمل هر کنتاکت، تعداد پایه‌ها و نوع سوکت را بررسی کنید. ولتاژ بوبین باید دقیقاً با ولتاژ مدار فرمان هماهنگ باشد؛ برای مثال، مدل‌های ۲۴، ۴۸، ۱۱۰ و ۲۲۰ ولت در کاربردهای مختلف استفاده می‌شوند.

نوع بار خروجی نیز اهمیت زیادی دارد. برای کنترل بارهای القایی، بوبین کنتاکتور، شیر برقی یا تجهیزات دارای جریان راه‌اندازی، باید ظرفیت کنتاکت‌ها متناسب با بار انتخاب شود و در صورت نیاز از مدارهای حفاظتی استفاده گردد. پیش از نصب، دیاگرام پایه‌ها و شماره ترمینال‌های روی بدنه رله و سوکت را کنترل کنید.
