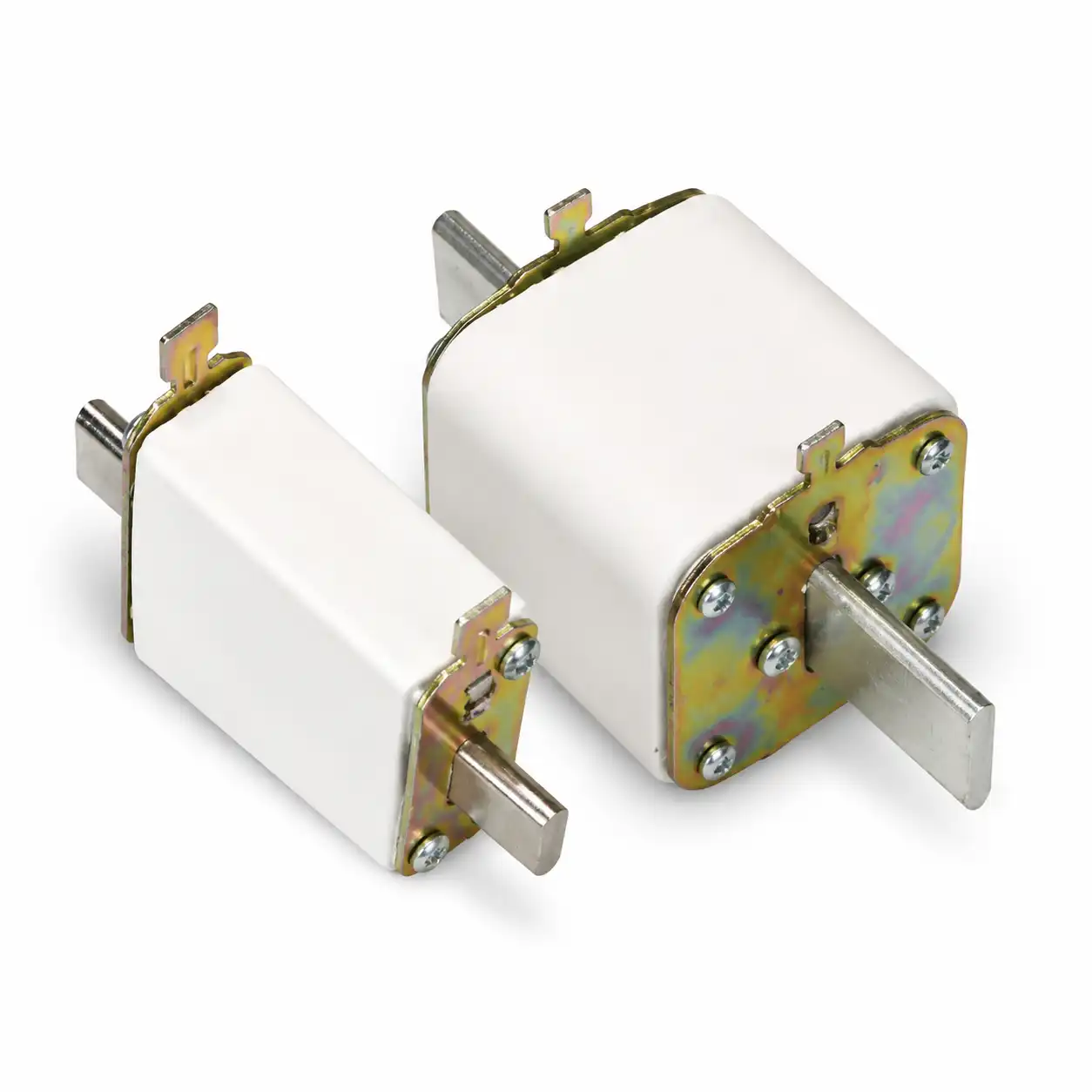

فیوز کاردی (NH) چیست و چه نقشی در حفاظت مدار دارد؟

فیوز کاردی که در استانداردهای بین‌المللی با نام فیوز NH (مخفف کلمه آلمانی Niederspannungs-Hochleistungs-Sicherung به معنای فیوز ولتاژ پایین با توان قطع بالا) شناخته می‌شود، یکی از مطمئن‌ترین و پرکاربردترین تجهیزات حفاظتی در سیستم‌های برق صنعتی و شبکه‌های توزیع است. این فیوزها با داشتن تیغه‌های چاقویی‌شکل در دو سر خود، به راحتی درون پایه‌ فیوز یا کلید فیوزها قرار می‌گیرند و وظیفه دارند در صورت بروز اتصال کوتاه یا اضافه‌بار شدید، مسیر جریان را با ذوب شدن سیم داخلی خود در سریع‌ترین زمان ممکن قطع کنند.

ساختار داخلی و مکانیسم عملکرد

بدنه فیوزهای کاردی معمولاً از سرامیک بسیار مقاوم (چینی یا پرسلان دوجداره) ساخته می‌شود تا بتواند فشار و حرارت فوق‌العاده بالایی که در لحظه اتصال کوتاه ایجاد می‌شود را تحمل کند. فضای داخل بدنه سرامیکی با پودر کوارتز (خاک سیلیس دانه ریز) پر شده است؛ این پودر وظیفه دارد جرقه‌های ناشی از ذوب شدن المنت فیوز را به سرعت خفه و خنک کند تا از انفجار فیوز جلوگیری شود. همچنین روی بدنه فیوز یک نشانگر مکانیکی (پولکی) تعبیه شده است که در صورت سوختن فیوز، آزاد شده و اپراتور را از وضعیت خرابی آن مطلع می‌سازد.

ویژگی‌ها و مزایای فنی:

• ظرفیت قطع فوق‌العاده بالا: توانایی قطع جریان‌های اتصال کوتاه بسیار سنگین تا ۱۲۰ کیلوآمپر (120kA).
• سرعت عملکرد بالا (حفاظت مغناطیسی عالی): در کلاس‌های کاری مختلف مانند gG/gL (برای حفاظت عمومی کابل و خط) و aM (حفاظت الکتروموتورها در برابر اتصال کوتاه).
• ایمنی و پایداری حرارتی: بدنه سرامیکی مقاوم در برابر حرارت بالا و مقاومت فیزیکی بالا در برابر ضربه‌های الکترودینامیکی.
• تنوع در ابعاد و جریان: تولید در سایزهای استاندارد جهانی (سایز ۰۰، ۰، ۱، ۲، ۳ و ۴) برای پوشش جریان‌های ضعیف تا بسیار قوی (از ۲ آمپر تا ۱۲۵۰ آمپر).
• تلفات توان کم: طراحی بهینه المنت داخلی جهت کاهش هدررفت انرژی و حرارت تولیدی در کارکرد عادی.

کاربردها:

• استفاده در پایه‌ فیوزها و کلید فیوزهای ورودی تابلوهای توزیع برق صنعتی.
• حفاظت از کابل‌های فشار ضعیف، خطوط انتقال و ترانسفورماتورها.
• حفاظت ثانویه در مدارهای سوییچینگ، خازنی و راه‌اندازی موتورهای الکتریکی بزرگ.
• استفاده در پست‌های برق شهری و کارخانجات صنعتی.

مشخصات فنی کلیدی:

• محدوده جریان نامی: از ۲ آمپر تا ۱۲۵۰ آمپر.
• ولتاژ نامی: ۵۰۰ ولت و ۶۹۰ ولت متناوب (AC).
• سایزهای استاندارد: NH00, NH0, NH1, NH2, NH3, NH
• استاندارد مرجع: مطابق با استاندارد بین‌المللی IEC
