توضیحات

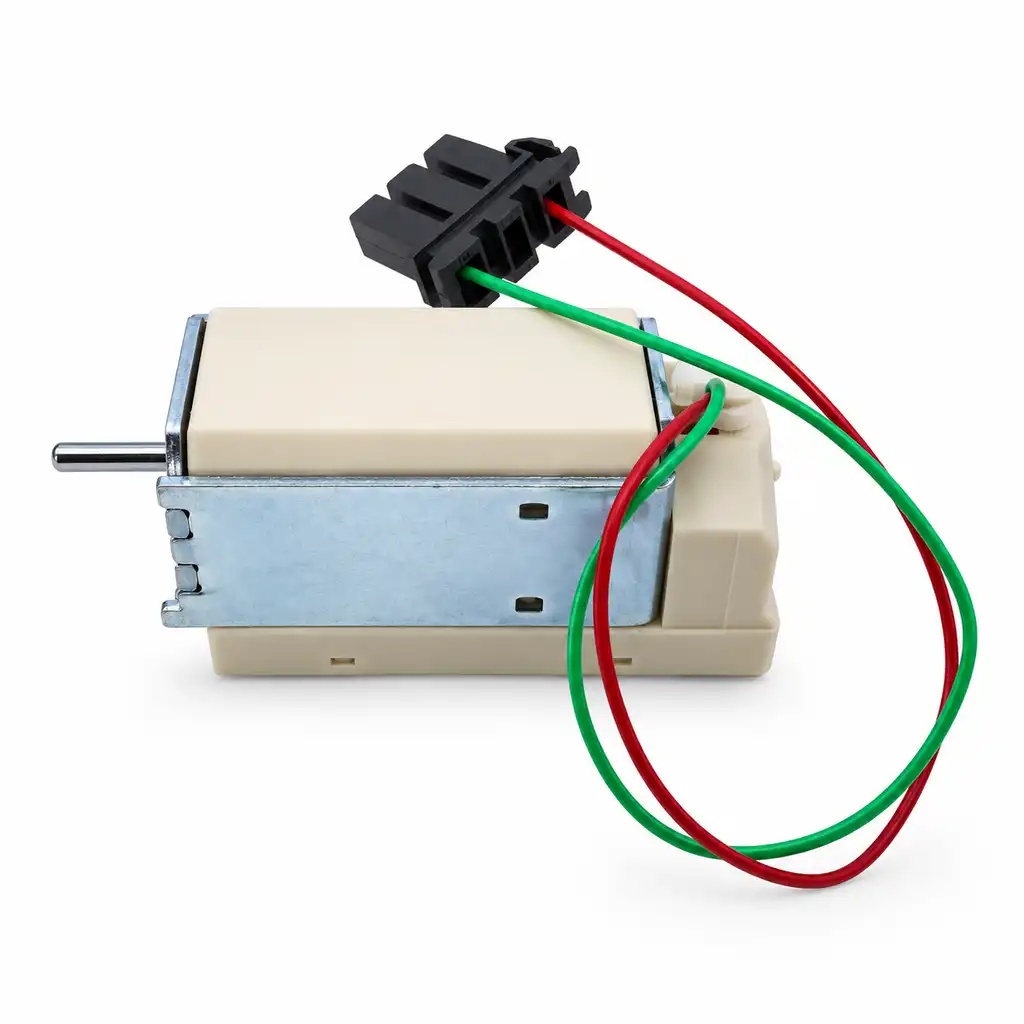

رله آندر ولتاژ (Under Voltage Release/Relay)، یک تجهیز حفاظتی کمکی است که در کلیدهای اتوماتیک (کمپکت MCB/MCCB و هوایی ACB) یا به‌صورت رله مستقل کنترلی در تابلوهای برق نصب می‌شود. وظیفه اصلی این رله، پایش مداوم سطح ولتاژ شبکه و قطع سریع کلید قدرت در صورت افت ولتاژ از یک حد مجاز (معمولاً کمتر از ۷۰٪ تا ۸۵٪ ولتاژ نامی) یا قطع کامل برق است. عملکرد این تجهیز بر پایه برق‌دار بودن دائم بوبین آن است؛ به این صورت که تا زمانی که ولتاژ شبکه در حد نرمال باشد، رله کلید را در حالت وصل نگه می‌دارد، اما به محض افت شدید یا قطعی ولتاژ، بوبین بی‌برق شده و مکانیسم تریپ کلید را فعال می‌کند. این امر از آسیب به تجهیزات حساس و راه‌اندازی ناخواسته و خطرناک موتورها پس از وصل مجدد برق جلوگیری می‌نماید.

مزایا

• حفاظت قطعی تجهیزات در برابر افت ولتاژ: جلوگیری از کارکرد موتورها، کمپرسورها و تجهیزات الکترونیکی در ولتاژ پایین که موجب افزایش جریان، داغ شدن و سوختن سیم‌پیچی می‌شود.
• جلوگیری از راه‌اندازی مجدد و ناخواسته (حفاظت ایمنی): در صورت قطع کامل برق و وصل مجدد آن، کلید قدرت تا زمان فرمان دستی یا تایید اپراتور وصل نمی‌شود و از بروز حوادث ناگهانی جلوگیری می‌کند.
• امکان ایجاد اینترلاک و قطع اضطراری (Emergency Stop): با سری کردن کنتاکت‌های ایست اضطراری یا میکروسوئیچ‌های ایمنی در مسیر تغذیه بوبین آندر ولتاژ، می‌توان مدار قدرت را در شرایط خطر به سرعت قطع کرد.
• عملکرد قابل اعتماد و ایمن (Fail-Safe): به دلیل عملکرد بر اساس بی‌برق شدن بوبین، حتی اگر سیم کنترلی رله قطع شود، سیستم به حالت ایمن (قطع کلید) در می‌آید.
• قابلیت تنظیم پارامترها در مدل‌های پیشرفته: امکان تنظیم درصد افت ولتاژ و تأخیر زمانی (Time Delay) جهت جلوگیری از تریپ‌های ناخواسته ناشی از نوسانات لحظه‌ای و گذرا.
