4 مرحله کلیدی در طراحی برق صنعتی برای کارخانه‌های مدرن
مقدمه
پایداری و ایمنی خطوط تولید در کارخانه‌های مدرن، به‌طور مستقیم به کیفیت طراحی سیستم‌های الکتریکی بستگی دارد. نوسانات ولتاژ، اضافه بار، عدم هماهنگی در سیستم‌های حفاظتی و سیم‌کشی‌های غیراصولی می‌توانند هزینه‌های سنگینی نظیر سوختن ماشین‌آلات، توقف تولید و حتی خطرات جانی به بار آورند. از این رو، طراحی برق صنعتی به عنوان اولین و حیاتی‌ترین گام در راه‌اندازی یا بازسازی هر واحد تولیدی شناخته می‌شود.
نقش مهندسی دقیق در این مرحله، ایجاد تعادل میان ایمنی، کارایی انرژی و قابلیت توسعه در آینده است. با تکیه بر استانداردهای جهانی، فرآیند طراحی به یک نقشه راه علمی تبدیل می‌شود که سرمایه‌گذاری کارفرما را در برابر ریسک‌های فنی بیمه می‌کند. در ادامه، جنبه‌ها و مراحل کلیدی این حوزه تخصصی را بررسی می‌کنیم.
مبانی و استانداردهای طراحی برق صنعتی
در مهندسی برق مدرن، طراحی بدون پایبندی به استانداردهای بین‌المللی فاقد اعتبار است. مرجع اصلی در این حوزه، استانداردهای کمیسیون بین‌المللی الکتروتکنیک (IEC) است. در طراحی‌های صنعتی، دو استاندارد نقشی کلیدی ایفا می‌کنند: استاندارد IEC 60364 که به سیستم‌های نصب و تأسیسات الکتریکی فشار ضعیف تا نقطه اتصال مصرف‌کننده می‌پردازد، و استاندارد IEC 60204-1 که وظیفه تعیین الزامات ایمنی و فنی تجهیزات الکتریکی ماشین‌آلات را بر عهده دارد.
یک طراح مجرب با تلفیق این استانداردها، نقشه توزیع نیرو را به گونه‌ای ترسیم می‌کند که جریان پایدار الکتریکی بدون افت ولتاژ به تمام بخش‌های خط تولید برسد. این اصول در طراحی تاسیسات برق صنعتی برای محاسبات کابل‌ها، کلیدهای حفاظتی و هماهنگی بارهای سه‌فاز به کار گرفته می‌شوند.
مراحل اساسی در فرآیند طراحی برق صنعتی
برای دستیابی به یک سیستم توزیع برق پایدار و کارآمد، طراحان فرآیندی چندمرحله‌ای را دنبال می‌کنند که شامل محاسبات دقیق و نقشه‌کشی مهندسی است.
۱. محاسبه بار مصرفی و دیماند کارخانه
پیش از کشیدن هر خطی روی نقشه، طراح باید تمام تجهیزات کارخانه را لیست کرده و توان مصرفی فعال و غیرفعال آن‌ها را محاسبه کند. بررسی هم‌زمانی کارکرد دستگاه‌ها کمک می‌کند تا دیماند مورد نیاز کارخانه به صورت دقیق تخمین زده شود تا از خرید انشعابات اضافی یا مواجهه با قطعی‌های مکرر ناشی از کمبود توان جلوگیری شود.
۲. طراحی سیستم‌های توزیع و تابلوهای برق
در این مرحله، مسیرهای انتقال نیرو و ساختار تابلوهای توزیع (MDP و Sub-panels) مشخص می‌شود. انتخاب تجهیزات حفاظتی مانند دژنکتورها، کلیدهای مینیاتوری و کامپکت بر اساس جریان اتصال کوتاه احتمالی انجام می‌شود تا در صورت بروز خطا، تنها بخش آسیب‌دیده از مدار خارج شود و کل خط تولید متوقف نگردد.

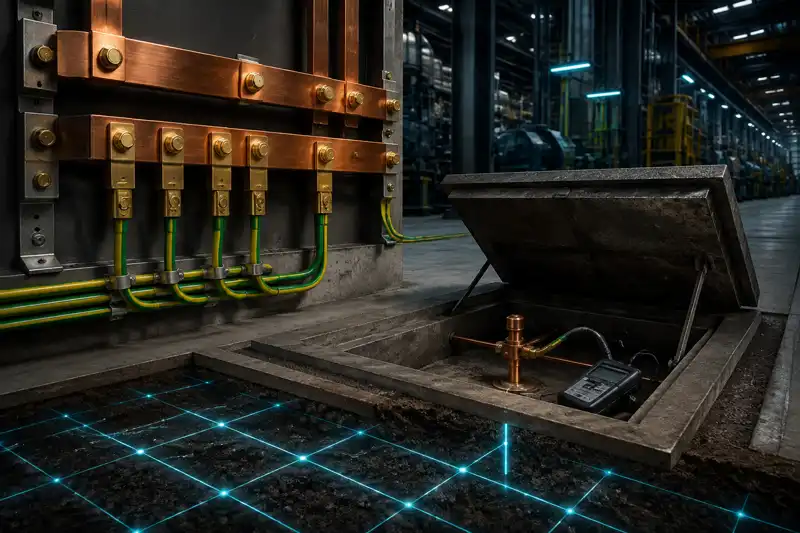

۳. طراحی تاسیسات برق صنعتی و سیستم زمین (ارتینگ)
یکی از حساس‌ترین بخش‌ها در طراحی تاسیسات برق صنعتی، پیاده‌سازی چاه ارت و هم‌بندی سیستم زمین است. بدون یک سیستم زمین استاندارد، نویزهای الکتریکی عملکرد دستگاه‌های حساس کنترل صنعتی و پی‌ال‌سی‌ها را مختل می‌کنند و خطر برق‌گرفتگی اپراتورها به شدت افزایش می‌یابد.
۴. کابل‌کشی و مدیریت مسیرهای عبور جریان
انتخاب سطح مقطع کابل‌ها بر اساس جریان عبوری، طول مسیر و افت ولتاژ مجاز انجام می‌شود. طراحان با شبیه‌سازی حرارتی و محیطی، کابل‌های قدرت و سیگنال را تفکیک می‌کنند تا تداخل الکترومغناطیسی (EMI) به حداقل برسد و عمر مفید کابل‌ها افزایش یابد.
مزایای فنی و اقتصادی طراحی برق صنعتی اصولی
سرمایه‌گذاری روی یک طراحی برق صنعتی دقیق، مزایای متعددی به همراه دارد که در طول سال‌ها بهره‌برداری از کارخانه خود را نشان می‌دهند:
- کاهش هزینه‌های انرژی: با طراحی درست بانک‌های خازنی و تصحیح ضریب توان، هزینه‌های قبوض برق کارخانه و جرایم توان راکتیو به حداقل می‌رسد.
- افزایش طول عمر تجهیزات: پایداری ولتاژ و جریان مانع از داغ شدن موتورهای الکتریکی و بردهای حساس دستگاه‌ها می‌شود.
- توسعه‌پذیری آسان: در صورت نیاز به اضافه کردن خطوط تولید جدید، یک طراحی منعطف به شما اجازه می‌دهد بدون نیاز به تغییر کل سیستم توزیع، بارهای جدید را وارد مدار کنید.
جمع‌بندی: تضمین آینده خطوط تولید با طراحی مهندسی
طراحی برق صنعتی زیربنای امنیت و کارایی هر واحد تولیدی است. سپردن این وظیفه به متخصصان با تجربه که با استانداردهای مدرن تاسیسات الکتریکی آشنایی دارند، ریسک حوادث را به صفر نزدیک کرده و راندمان مصرف انرژی را بهبود می‌بخشد. با یک برنامه مهندسی‌شده، شما فرآیند تولید خود را در برابر چالش‌های الکتریکی آینده بیمه می‌کنید.
سوالات متداول
۱. تفاوت اصلی استانداردهای IEC 60364 و IEC 60204-1 در چیست؟
استاندارد IEC 60364 به الزامات کلی تأسیسات الکتریکی ساختمان و شبکه توزیع اختصاص دارد، در حالی که استاندارد IEC 60204-1 بر ایمنی تجهیزات برقی داخل ماشین‌آلات و اتوماسیون تمرکز دارد.
۲. چرا در طراحی تاسیسات برق صنعتی بر تفکیک مسیر کابل‌های قدرت و فرمان تاکید می‌شود؟
برای جلوگیری از اثرات تداخل مغناطیسی (نویز) کابل‌های جریان بالا بر روی کابل‌های انتقال داده و سیگنال‌های کنترلی سیستم‌های اتوماسیون.
۳. چگونه طراحی درست برق صنعتی به کاهش قبض برق کارخانه کمک می‌کند؟
با محاسبه و نصب دقیق سیستم‌های اصلاح ضریب توان (بانک خازنی) که مصرف جریان راکتیو را کاهش داده و مانع از جریمه‌های شرکت برق می‌شود.
۴. منظور از هماهنگی حفاظتی (Selectivity) در طراحی چیست؟
تنظیم کلیدها به گونه‌ای که در زمان اتصال کوتاه یا خطا در یک دستگاه مشخص، فقط کلید حفاظتی همان بخش قطع شود و برق کل سالن یا کارخانه قطع نگردد.
۵. چه عواملی در انتخاب سایز کابل‌های صنعتی موثر هستند؟
جریان مصرفی دستگاه، طول کابل (افت ولتاژ)، نحوه قرارگیری کابل (روی سینی یا داخل لوله) و دمای محیطی کارخانه.
